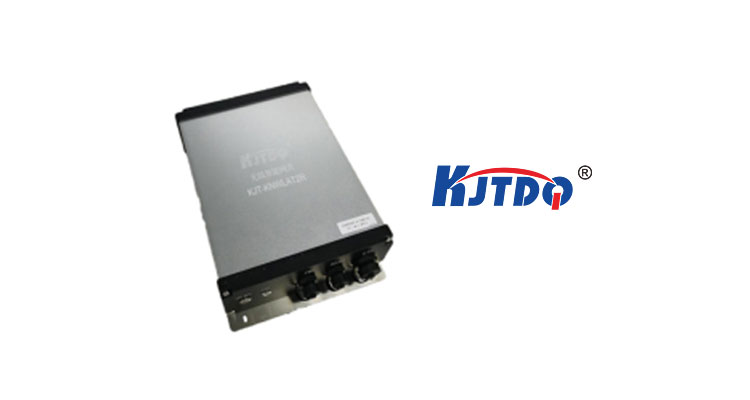

凱基特無線中繼

KJT-KNWLAT2RIRL：
快速詢價

主要特征
尺寸圖
接線圖
應用場景

產品清單

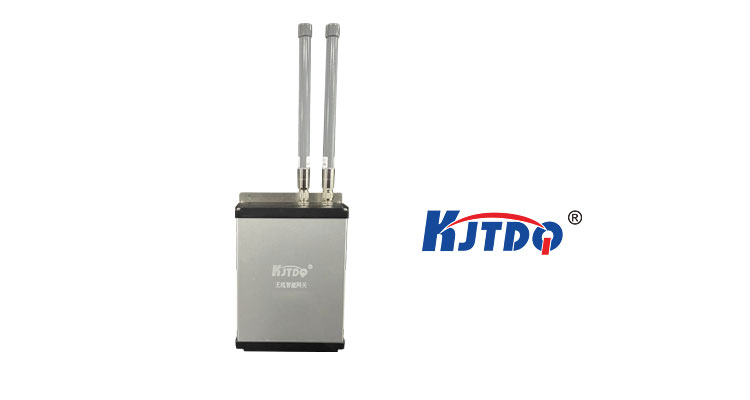

無線智能網關*1
3dBi 高增益玻璃鋼天線*2

型號		KJT-KNWLAT2RIRL
協議標準		LoRa 私網協議
頻率范圍		470～510MHz LoRa
最大鏈路預算		169dB
最大發射功率		27dBm
極化方式		單極化；垂直極化
傳輸速率接收靈敏度(dBm) 2400bps -126dBm 靈敏度 800bps -130dBm 300bps -142dBm
組網方式		星型
建議傳輸距離		20-1000M
管理
管理方式			支持中/英文管理、配置免重啟；支持云管理

復位	硬件		支持
	軟件		支持
功能
工作模式			P2P-S、M2P 等
輸入配置			支持 RS485 串口、Ethernet 接口
通訊協議			MODBUS
信號燈			雙色防水信號燈
安全性
無線加密			CPC 校驗 AES128
硬件
CPU			工業級MCU
內存			FLASH	32MB
			SRAM	2M
			擴展卡（選配）	支持
主頻			400MHz

接口
接插口	接插口數量	3
	接插口屬性	1 路防水 DC 接口、1 路防水 RJ45 接口、1 路防水 RS485 接口
天線	天線接口	N 型母頭 1 路發射、1 路接收（默認）
		N 型母頭 1 路中繼、1 路 4G（選配）
	天線增益	3dBi
	天線角度	垂直極化全向天線
供電
供電方式電源		DC10V-30V 推薦 12Vor24V
工作環境及特征
浪涌防護		共模 4Kv/差模 2Kv
濕度（非凝結）		≤95％（非凝結）
工作溫度		-40～75℃
儲存溫度		-40～80℃
特性		上行接收信道數量	2 路（支持 2 路并行接收）
		下行發射行道數量	1 路
		中繼信道數量	1 路
尺寸		LWH(mm)	25020075
工作電流		滿負荷工作電流	< 1.5A @12V
		正常狀態工作電流	< 600mA @12V
		空閑狀態工作電流	<70mA @12V

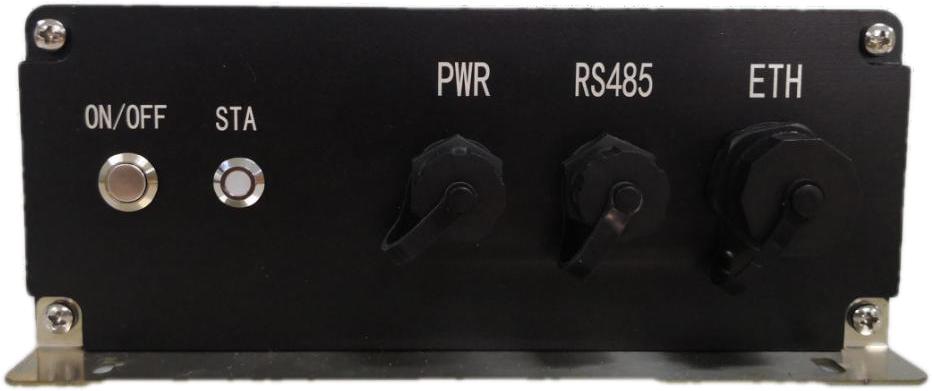

ON/OFF：	運行按鈕開關	STA：	運行狀態指示燈
PWR：	DC24V 電源接口	RS485：	485 串口通訊口
ETH：	以太網通訊口

1.設備安裝

（1）設備安裝與304不銹鋼防雨供電箱內，上電前優先安裝天線；
（2）連接 PWR快速連接器，按下 ON/OFF電源按鈕；
（3）STA 綠燈快速閃爍后平緩閃爍，及為正常運行，紅燈閃爍為無線中繼鏈路中斷；
（4）無線中繼器與無線拉繩開關以及無線主機配對安裝，出廠前已默認完成配對程序，設備 ID 貼于產品表面，按照對應點表安裝；

2.配對點表

	無線拉繩開關	無線中繼器	無線主機
1	ID1～ID16		ID1
2	ID17～ID48	ID2/ID3
3	ID49～ID76	ID4/ID5
4	ID77～ID98	ID6/ID7
5	ID77～ID98		ID8

中繼鏈路表

無線主機	無線中繼器	無線中繼器	無線中繼器	無線主機	無線主機
ID1	ID2/ID3	ID4/ID5	ID6/ID7	ID8	ID9

供電說明

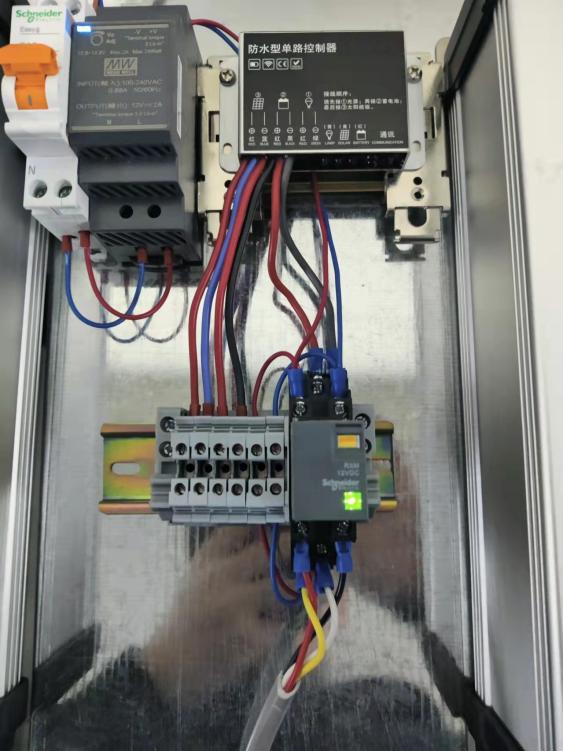

(1)中繼器由現場電源和太陽能電池供電兩種方式
(2)已現場電源供電為主，現場斷電后會自動切換為太陽能供電
(3)沒有陽光的情況下，蓄電池也可提供200個小時電力
(4)電力切換模塊出廠前均已連接安裝完成
(5)空氣開關為總開關
(6)繼電器燈亮為現場供電，熄滅為太陽能供電
(7)當時太陽能供電時，設備上報當前供電方式和電量情況
(8)智能網關與上位機通過網線相連進行數據傳輸，傳輸協議為 MODBUS TCP。
