(新品)第三代智能激光行車防撞控制系統

  • 時間:2020-04-10 08:59:34
  • 點擊:0

8dc89a15353c0678b74a87fc96c52560

  行車(又稱天車和橋式起重機)是重工企業起重吊運的主要設備,數量多,工作繁忙,同跨行車之間碰撞事故易發,給企業的人員和物資損害是極大痛點。
       天車防撞裝置是我公司結合行車(天車)的大量現場案例需求所研發的,是行車?yán)硐氲谋Wo(hù)裝置。該系列防撞控制器裝置抗干擾性強、定位 測距精準、工作穩定可靠。是專門為冶金等相關行業且需要進行距離測量和位置控制的應用而設計研發的一款工業產品。
      本裝置是采用激光測距儀對同跨行車之間的距離進行實時監測,若行車間距小于設定的安全距離,該裝置輸出一個繼電器觸點信號來控制(行、天)車的運行,從而有效避免 碰撞事故的發生,保證人身及設備安全。本系統安裝調試方便,能顯著提高行車的安全作業能力。

3031d7a66d1e44f9790389582f2d58a0

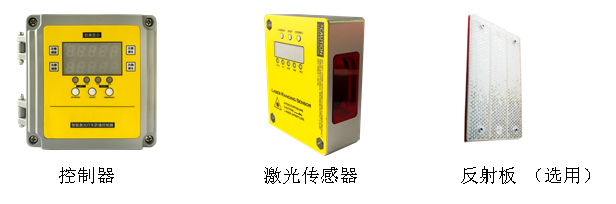

本產品由以下部分組成:

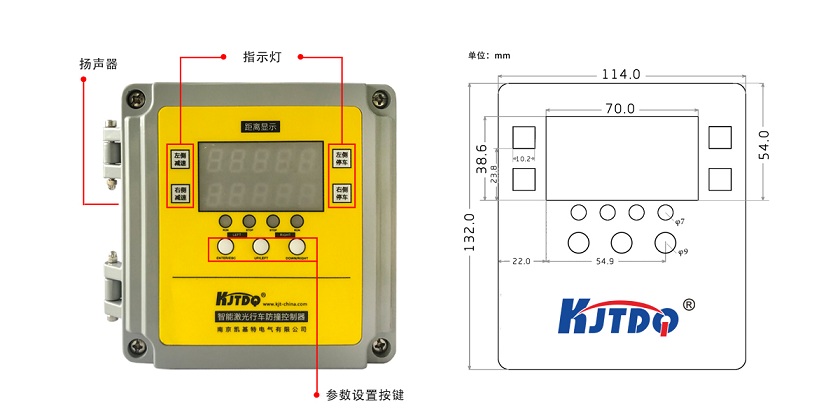

1、控制器(主機)見圖:
控制器功能主要是開機自檢功能,將激光傳感器接收到的信號進行處理和計算,根據檢測到的距離,作出相應的機電動作(語音報警和PLC控制)。可在0.5-35m的量程任意設定兩個距離作為減速和停車,安裝在司機室或電氣室梁內:控制器的功能主要是將激光傳感器接收到的信號進行處理,根據檢測到的距離,作出相應的繼電器報警和減速,停車動作,具有報警及語音提示等功能。

e0b08bf1d62731a1727ed7dfccdf4d14

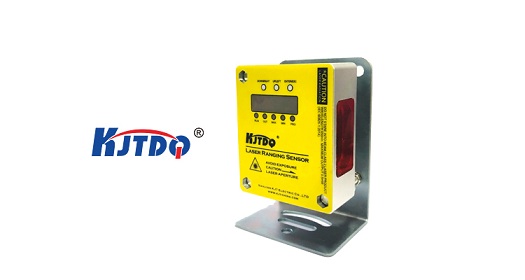

2、激光測距儀(見圖)
激光測距儀安裝在移動設備的兩側,功能是激光束照射到對面行車或者反射板,并接收反射信號所反射的反射光。提供給控制器,通過控制器計算處理,計算出天車到被測物體的距離。激光傳感器特點:穿透力強不受光線及粉塵影響,抗干擾信號穩定,精度高誤差小。
3、反射板的功能是以適合小的損耗,將激光定向反射(選用)。
本產品是雙向激光傳感器,檢測距離為30米(也可以由用戶指定距離)。15米時,10米,5米,開始語音報警:并有兩路路繼電器輸出,可以參與天車的自動控制。


922c620522f28a37937236ca9bcbf7a3


84af5a764a0357d0874cdd6be5b24e27

檢測距離測量距離0-30m
檢測距離誤差≤-5%
報警和輸出方式15米語音報警(減速))和5米停車控制繼電器輸出 (報警距離可以主機設置)
報警強度≥80分貝,音量可調
工作電壓AC220V,50HZ
功耗≤10W
工作環境溫度-20℃—+60℃
相對濕度30%—95%
外形尺寸控制器
240X130X90mm
電源盒
160X120X 60mm
反射板(可選)
160X100X15mm


8c14152f1ea87af9b091fa4655b0f32c

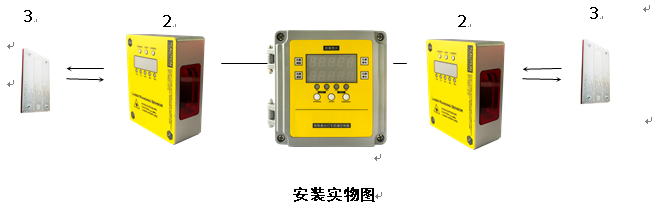

1、激光傳感器安裝在天車兩側,控制器主機安裝在駕駛室內。
2、反射板(采用磁片固定)安裝在防止碰撞的物體上,與激光傳感器光軸呈一直線。(可以不使用)
3、運行天車測試主機自檢,確認控制器、電源盒(內含激光傳感器)工作正常。
4、根據現場環境,應定期清潔鏡頭和反射鏡。

ce1d6d7ea161f9838c6c865465b4fad1


c370480e833a7dce65a24b7146fa6dd2

627102dc61e59c881fd3c68b0baa0f77

584196684d8ae9bef316dcbe538751f3
