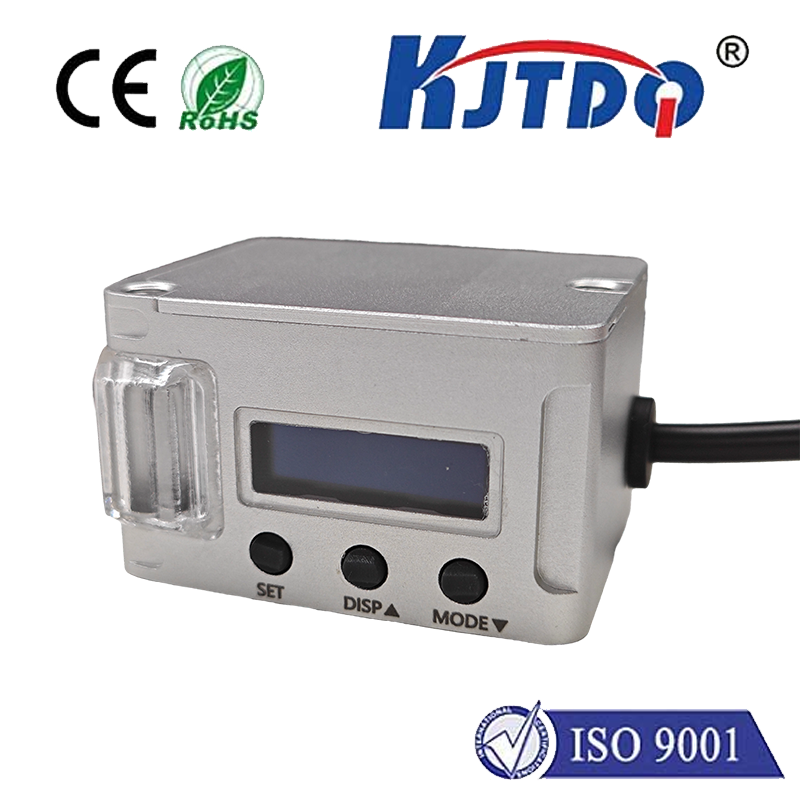

放大器內置型TOF激光傳感器 KJT-TG20
- 型號：KJT-TG20
- 類型：電纜型
- 檢測距離：10m
- 光點直徑：約 4 mm
- 光源：紅色激光 (660nm)
- 重復精度：±5mm
- 響應頻率：500Hz
KJT-TG20系列是一款高精度近距離測距型激光雷達，既支持室內應用，也支持室外應用。對于精密儀器檢測，自動化生產線的過程控制，可靠地測量并檢測極暗或發亮的材料等類型的應用，KJT-TG20的技術指標能夠確保滿足應用的需求。
| 型號 | KJT-TG20 | KJT-TG20C | KJT-TG20CL | KJT-TG50 | KJT-TG50C | KJT-TG50CL | |
| 類型 | 電纜型 | M12 連接器電纜型 | 電纜型 | M12 連接器電纜型 | |||
| 檢測距離 | 10m | 20m | |||||
| 光點直徑 | 約 4 mm | 可變(在 ?40 mm 以下使用) | |||||
光源 | 種類 | 紅色激光 (660nm) | |||||
| 防止相互干擾功能 | 4 臺(使用防止干擾功能時) | ||||||
| 重復精度 | ±5mm | ||||||
| 響應頻率 | 500Hz | ||||||
| I/O | 控制輸出 | NPN 集電極開路/PNP 集電極開路 切換方式 30 VDC 以下、50 mA 以下、殘余電壓 2 V 以下 N.O./N.C. 切換方式 *3*4 | |||||
| 外部輸入 | 投光停止/ 調諧/ 基準面更新(使用DATUM 模式時) 切換方式 短路電流 NPN：1 mA 以下/PNP：1 mA 以下 | ||||||
| 模擬輸出 | ― | 電流輸出 / 電壓輸出 切換方式 電流輸出：4 至 20 mA 最大負載電阻 500 ? 電壓輸出：0 至 10 V 外部負載電阻 5 k? 以上 *3*4 | |||||
| 保護電路 | 電源逆接保護、電源電涌保護／輸出短路保護、輸出逆接保護、輸出電涌保護 | ||||||
| 電源電壓 | 20 至 30 VDC 漣波(P-P)10%、Class 2 或 LPS | ||||||
| 消耗電流 | 45 mA 以下(負載除外)*5 | 50 mA 以下(負載除外)*7 | |||||
| 環境抗耐性 | 外殼防護級 | IP65/ IP67 | |||||
| 環境光照 | 白熾燈/日光：10,0000 lux 以下 | ||||||
| 環境溫度 | -20 至 +55 °C (無凍結) | ||||||
| 相對濕度 | 35 至 85 % RH (無凝結) | ||||||
| 抗震性 | 10 至 55 Hz、雙振幅 1.5 mm、X,Y,Z 方向各 2 個小時 | ||||||
| 耐沖擊性 | 1,000 m/s^2、X,Y,Z 方向各 6 次 | ||||||
| 材質 | 罩殼：鋅鑄件(鍍鎳- 鉻)、 指示燈蓋和按鈕：PES、 附帶防止劃傷涂層的PMMA、 電纜套管：PBT、 電纜：PVC | 罩殼：鋅鑄件(鍍鎳- 鉻)、 指示燈蓋和按鈕：PES、 鏡頭蓋和顯示器：附帶防止劃傷涂層的PMMA、 電纜套管：PBT、 電纜：PVC、 M12 連接器：TPE、PBT、鍍鎳黃銅 | 罩殼：鋅鑄件(鍍鎳- 鉻)、 指示燈蓋和按鈕：PES、 鏡頭蓋和顯示器：附帶防止劃傷涂層的PMMA、 電纜套管：PBT、 電纜：PVC | 罩殼：鋅鑄件(鍍鎳- 鉻)、 指示燈蓋和按鈕：PES、 鏡頭蓋和顯示器：附帶防止劃傷涂層的PMMA、 電纜套管：PBT、 電纜：PVC、 M12 連接器：TPE、PBT、鍍鎳黃銅 | |||
補充：
*1 可顯示范圍為 50 至 2200。
*2 FDA(CDRH) 的分類是基于 IEC60825-1，并根據Laser Notice No.50 的要求而實施的 。
*3 I/O 可從以下組合中進行選擇。
?控制輸出 × 2、控制輸出+ 外部輸入
?控制輸出＋模擬輸出(僅限 LR-TB5000/TB5000C/TB5000CL)
?外部輸入＋模擬輸出(僅限 LR-TB5000/TB5000C/TB5000CL)
(設定方法請參閱使用說明書)
*4 IO-Link：支持 Specification v.1.1 / COM2(38.4 kbps)。
在無法經由網絡下載文件的環境中使用時，請聯系最近的營業所。
*5 145 mA 以下(包含負載)
*6 可顯示范圍為 50 至 5200。
*7 150 mA 以下(包含負載)
